石灰立窯、套筒窯內(nèi)襯一般用什么耐火材料
文章來源：人氣：發(fā)表時間：2022-09-07 15:32:05
石灰立窯目前在市場上使用的已經(jīng)不那么廣泛了。石灰立窯是先預(yù)熱再分解，再到1200℃進行煅燒，冷卻后出窯。

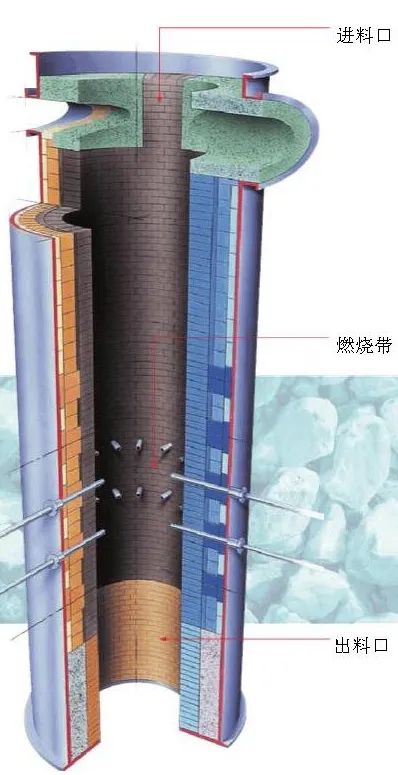

石灰立窯分直筒形和花瓶形，由窯體、上料、布料、燃燒、卸灰、除塵裝置等組成。襯里受高溫?zé)釠_擊、機械磨損、設(shè)備應(yīng)力、化學(xué)侵蝕使用條件苛刻。
進料段溫度為1000~1050℃，白灰原料粒度10~30mm，此段用致密粘土磚或粘土磚，用粘土耐火泥濕砌，爐殼外皮溫度在350℃左右。
過渡帶一般溫度在1200℃左右，為了原料受熱均勻，可以用長的耐火磚砌成凸起的揚料帶帶動原料翻轉(zhuǎn)，此段用高鋁磚或是預(yù)制件砌筑均可。
高溫帶溫度高，用含量75%的高鋁磚與耐火泥濕砌，由于溫度高，石灰會在燒成帶起反應(yīng)，此段砌保溫做基礎(chǔ)層，這樣窯皮外部溫度低，還有提升工作層的作用。同時保溫性能好，還能節(jié)省燃料降低成本。
冷卻帶一般情況較短，是冷卻好的石灰通過冷卻帶進入料倉。溫度在600℃左右。使用有幾環(huán)粘土磚和耐火泥濕砌即可，用高鋁澆注料澆注也是可以的。

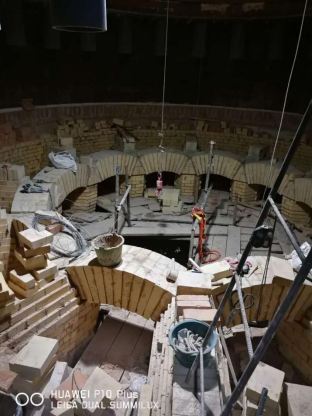

石灰立窯用高鋁磚或是粘土磚做內(nèi)襯，廣泛采用濕砌的方法，高溫帶用的高鋁磚用磷酸鹽耐火泥濕砌，效果會好一些。隨著使用溫度的增加，磷酸鹽耐火泥的強度會進一步加強，而且施工時粘接效果也比較好。
當(dāng)然，也有一些使用單位用好一些的耐火磚做內(nèi)襯，這樣使用周期長。用高鋁磚和粘土磚在各區(qū)域做內(nèi)襯的比較多。
石灰窯耐火材料種類繁多，如需詳細了解請咨詢18836988808
