重質(zhì)耐火磚和輕質(zhì)耐火磚的區(qū)別
文章來源：人氣：發(fā)表時(shí)間：2022-09-07 15:54:51
重質(zhì)耐火磚屬于耐高溫抗磨損耐火材料，使用溫度較高，多用于工業(yè)窯爐的工作層或基礎(chǔ)層材料，防止高溫溶液對(duì)窯體造成傷害，保護(hù)隔熱層材料。輕質(zhì)耐火磚屬于隔熱保溫磚，使用溫度低，多用于窯爐或熱工設(shè)備的保溫層材料，減少熱量損失，節(jié)省能源消耗。

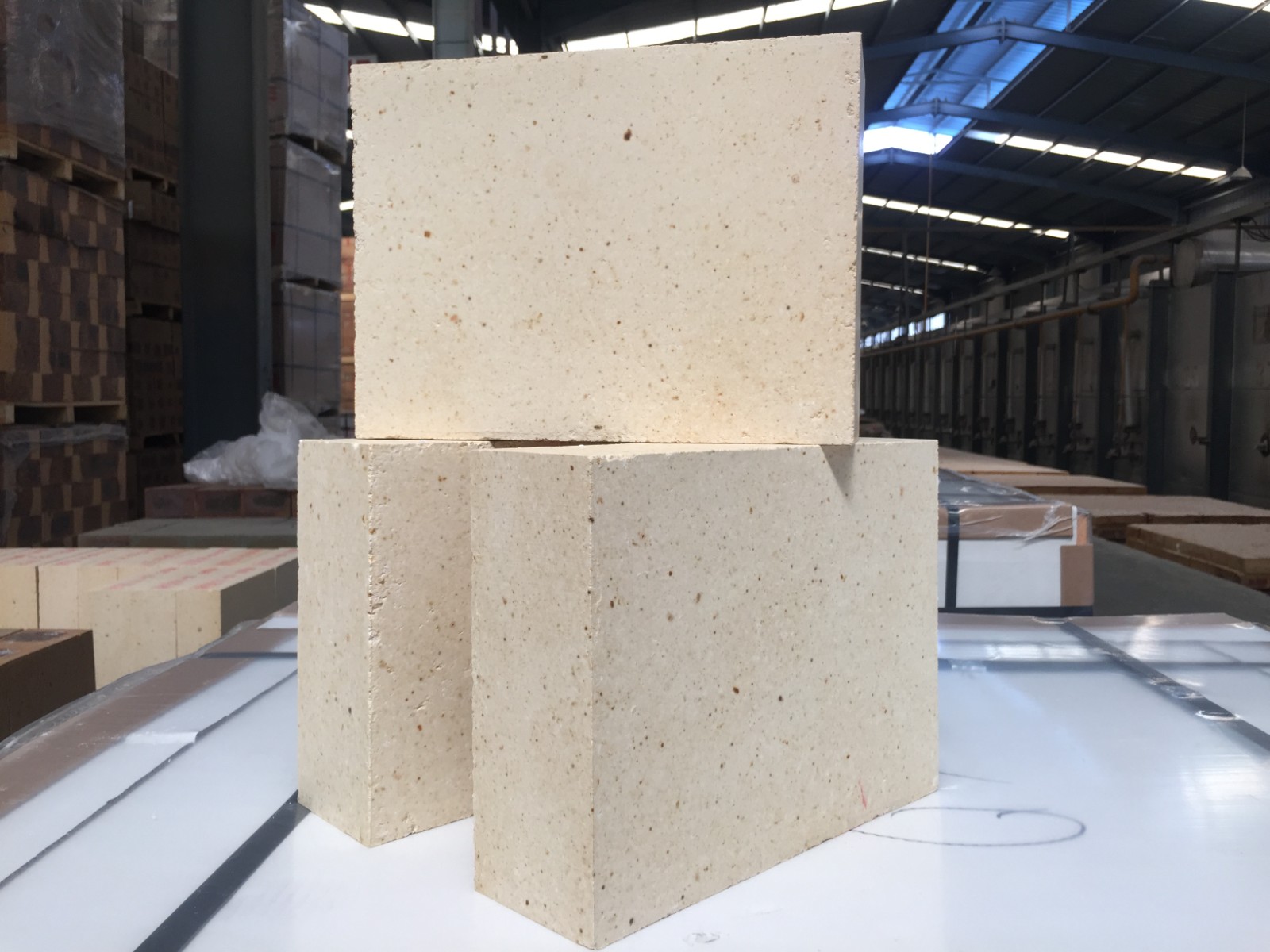

中本耐材小編以重質(zhì)高鋁磚和輕質(zhì)高鋁磚(高鋁聚輕磚)為例說明他們的區(qū)別：
(1)生產(chǎn)工藝不同。重質(zhì)高鋁磚采用高鋁礬土熟料為主要原料，軟質(zhì)黏土和廢漿紙液為結(jié)合劑，經(jīng)高壓成型、干燥、高溫?zé)贫?。輕質(zhì)高鋁磚是采用高鋁礬土熟料與粘土結(jié)合劑和發(fā)泡劑混合配置，在高溫中燒制而成。他們都屬于燒結(jié)耐火磚。
(2)體積密度不同。重質(zhì)高鋁磚的體積密度在2.3-2.65g/cm3，體積密度致密，氣孔率低，小于23%;輕質(zhì)高鋁磚的體積密度在0.6-1.5g/cm3，體積密度小，氣孔率高。
(3)耐火溫度不同。重質(zhì)高鋁磚的耐火溫度在1580-1790度左右，耐高溫性能好。輕質(zhì)高鋁磚的使用溫度在1350-1500度左右。
(4)使用部位不同。重質(zhì)高鋁磚較高的耐火溫度可用于與熔渣或溶液接觸的部位，氣孔率低，抗?jié)B透性強(qiáng)。輕質(zhì)高鋁磚的使用溫度低，氣孔率高，不能與火焰或熔渣接觸，熔渣容易通過滲透磚體內(nèi)部對(duì)磚體造成損壞，多用于隔熱保溫層材料。
耐火磚種類繁多，如需詳細(xì)了解請咨詢18836988808
